畳込み

そら、わからへんわなあ．．．

先日、畳込みと逆畳み込みに関連してImg2colとCol2imが逆の関係という話をブログに書きました。その話を某T君としていたら、畳込みのソースコードを見ても「何をやってるんか、わからへんかった。」と言っていました。「じゃあ、今はわかるやろ。」とは言わなかったのですが、確かに畳込みと逆畳み込みは、Img2colとCol2imの変換を伴うために、やりたいことと、やってることとの照合がとりずらく、ソースコードが読みやすいようにということを考えて作ったufiesiaでも、そしてましてpyainoでは、わかりにくい作りになっています。ということで、説明をちゃんと書かなきゃならないかなあ、とも思ったりしたのですが、いや待てよ、僕自身ちゃんと分かっているんだっけと疑わしく思ったので、性能は度外視してでも、そのやりたいことと、やってることが、照合しやすいように改めてコードを作ってみました。そして、ufiesia0のNeuronにPremitiveConvLayerクラスとして加え、現役のufiesia0およびpyainoの畳込みと同じ入力で同じ結果が得られること、さらに逆伝播も行って現役版と同様に学習することも検証しました。それで一安心なのですが、せっかくそこまでやったので、この「やりたいことと、やってることが、照合しやすいコード」を眺めてみることにします。ここではこのクラス全体は長いので、このクラスのforwardメソッドだけを添付します。

### 畳み込み層 #####################################################
class PremitiveConvLayer(BaseLayer):
    """ 畳み込み層(動作原理に忠実な基本版) """
    # B:バッチサイズ, C:入力チャンネル数, Ih:入力画像高, Iw:入力画像幅
    # M:フィルタ数, Fh:フィルタ高, Fw:フィルタ幅
    # Sh:ストライド高，Sw:ストライド幅, pad:パディング幅
    # 出力チャンネル数=フィルタ数M, Oh:出力高, Ow:出力幅

    def forward(self, x):
        if None in self.config:
            self.fix_configuration(x.shape)
        C, Ih, Iw, M, Fh, Fw, Sh, Sw, pad, Oh, Ow = self.config
        if self.w is None:
            self.init_parameter(C*Fh*Fw, M)

        B = x.size // (C*Ih*Iw) # B = x.shape[0] = len(x)
        # 画像調整  (C,Ih*Iw)にも対応            B     C     Ih上Ih下  Iw左Iw右　ゼロパディング
        self.x = np.pad(x.reshape(B,C,Ih,Iw), [(0,0),(0,0),(pad,pad),(pad,pad)], 'constant')

        u = np.zeros((B,Oh,Ow,M), dtype=Config.dtype)
        for ih in range(0, Ih-Fh+2*pad+1, Sh):       # ih+FhがIhからはみ出さないように
            for iw in range(0, Iw-Fw+2*pad+1, Sw):   # iw+FwがIwからはみ出さないように
                xij = self.x[:,:,ih:ih+Fh, iw:iw+Fw] # xのFh*Fwの領域を取出す
                xij = xij.reshape(B, -1)
                uij = np.dot(xij, self.w) + self.b   # 取出した領域を共通のwとbでaffine変換
                u[:,ih//Sh,iw//Sw,:] = uij           # uの該当箇所に値を設定
        u = u.transpose(0,3,1,2)
        y = self.activator.forward(u)
        return y


鍵となるのは、二重のforループの部分です。
for ih in range(0, Ih-Fh+2*pad+1, Sh): と、for iw in range(0, Iw-Fw+2*pad+1, Sw):
で二重ループを構成しますが、これは2次元の画像の縦と横に対応します。
ちなみに、forwardメソッドの入力となる画像は、縦Ih横Iwの2次元のほかに、データをまとめて処理するためのバッチB、チャネルC―例えばチャネルはカラー画像の光の3原色で3チャネル―で、(B,C,Ih,Iw)の形状の4次元のデータとなっています。
ともかくも、その画像の縦横をループの、0からはじめて順繰りに増分が加えられる縦横のインデクスih,iwを用いて、
xij = self.x[:,:,ih:ih+Fh, iw:iw+Fw]
でもって縦Fh横Fwの四角い領域を切り出します。この領域はB,C軸も含めると、(B,C,Fh,Fw)という形状になります。
そしてそれを、
xij = xij.reshape(B, -1)
によって(B, C*Fh*Fw)の2次元の行列にしてから、
uij = np.dot(xij, self.w) + self.b
でaffine変換します。これはつまり、画像から切り出した四角い領域と、重みself.wの縦に並ぶベクトルとの内積をとって、バイアスを足していることになります。そしてその内積をとるというのは、両者の類似性を見ていることと関連します。そして、それを重みself.wの横方向の数Mの分だけ、つまり、M通りの値を求めています。そしてソースコードをちょっと戻ると、
self.init_parameter(C*Fh*Fw, M)
というのがありますが、まさにこの操作に対応して、重みself.wは、縦C*Fh*Fw、横Mで初期化しているのです。ここでCについてはチャネルだと述べましたが、xijを切り出す際に、Cの軸はBの軸と併せて:,:,で元のまま全部を切り出しています。だから、reshape(B, -1)とすると、Fh,Fwと一緒にされています。「画像から切り出した四角い領域」と先に述べたのは、正確には「チャネルごとに画像から切り出した四角い領域をチャネル分並べたもの」なのです。
さて、いささか本題からそれてしまったので戻します。
画像から切り出した四角い領域というのは、ループでih,iwにより位置を変えながら、内側のループで横方向に、外側のループで縦方向に、動かしていることになり、そうやって、画像全体の特徴を捉えていくことになるのです。

たとえば、ここに表示した手書き数字0の縦横8×8の白黒画像ですが、この場合の画像の形状は(1, 1, 8, 8)となります。
これに対し、Fh=Fw=2とすると、図に田の字で示す2×2の枠を左上から右方向にずらしていき、端まで行ったら、下にずらして、また左端から右端まで動かしていくのです。
左上端に田の字の枠があるときは、枠の中の4つの升はすべて白(=0)ですが、

右に一つずれると、

順に白、灰色、白、濃い灰色となって、さっそく全体の数字0の中の一部の特徴を捉えることが分かります。そうやって田の字の枠をずらしていくことで、この画像の数字0の特徴を部分部分で捉えていくのです。
その一度にずらす量は Sh:ストライド高，Sw:ストライド幅 で指定します。

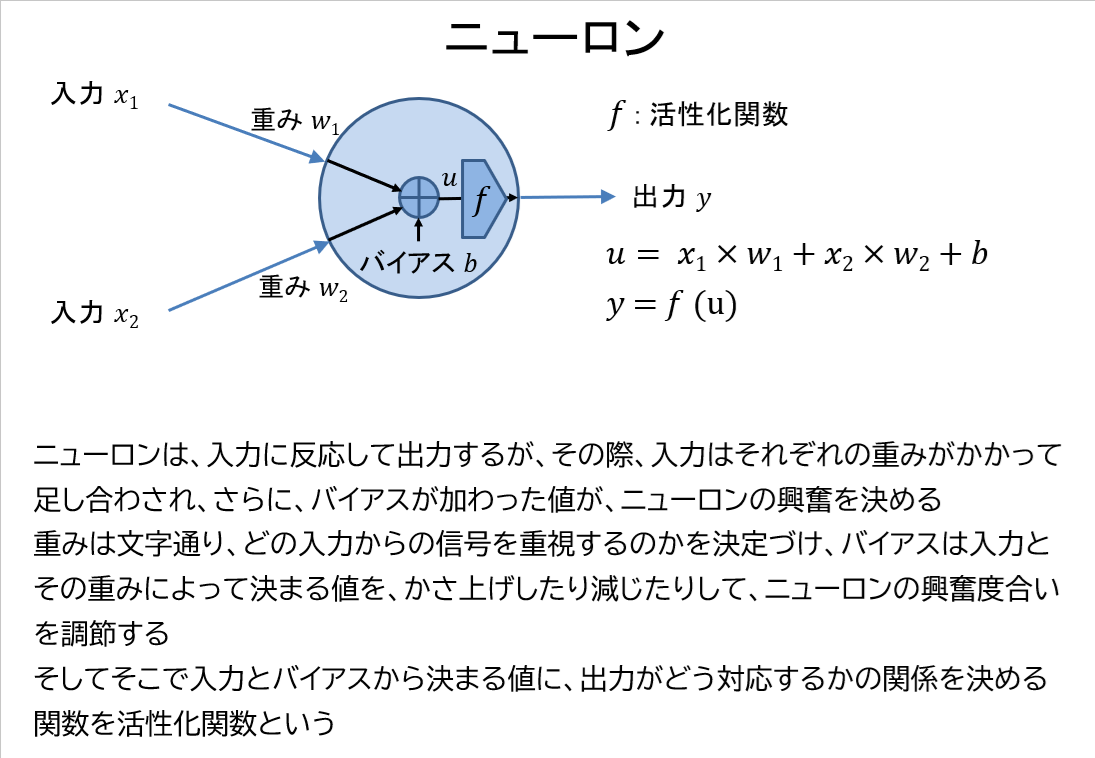

Affine変換の結果を活性化関数を通したものが特徴量というのは通常のニューラルネットワークと全く同じですが、Affine変換は部分部分で行うので、その結果を入れるための器は、ループに入る直前で、
u = np.zeros((B,Oh,Ow,M), dtype=Config.dtype)
によって用意しています。
またもう1行遡って、
self.x = np.pad(x.reshape(B,C,Ih,Iw), [(0,0),(0,0),(pad,pad),(pad,pad)], 'constant')
では、画像の上下左右に空白を加える操作を行っています。

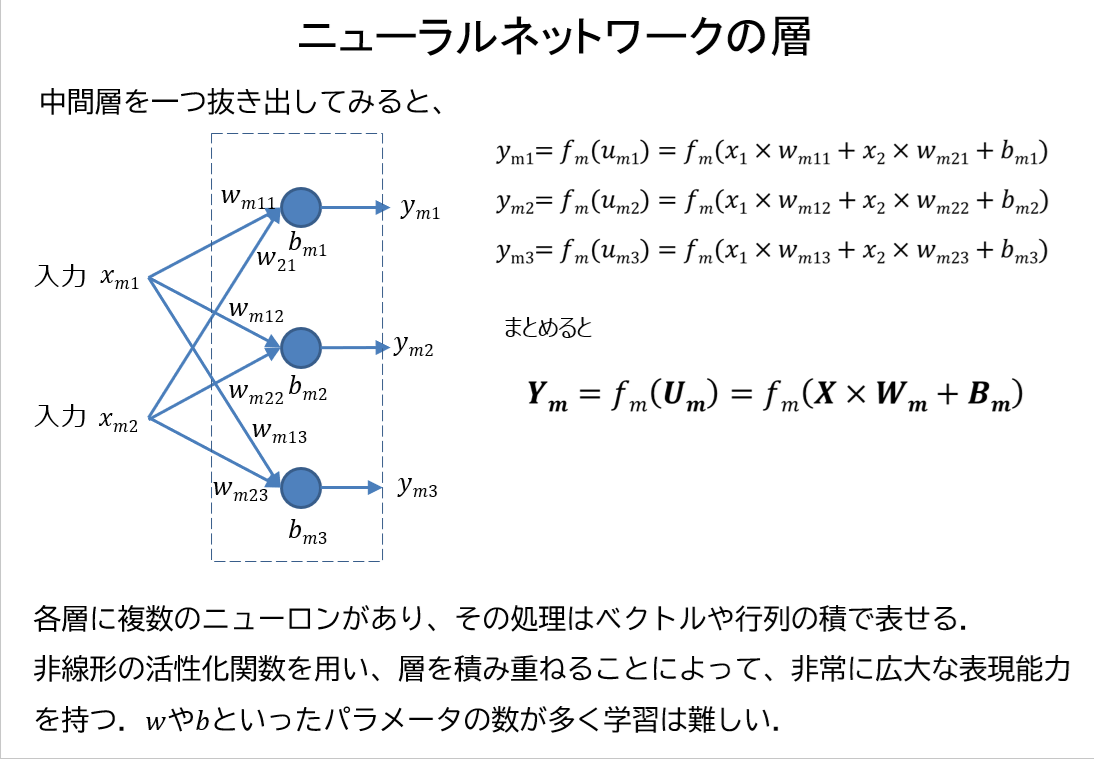

また、u = u.transpose(0,3,1,2)の後に y = self.activator.forward(u) としています。活性化関数を通すのは通常のニューロン層と同じで、これによってニューラルネットワークとしての表現力を劇的に向上しています。
ところでここまであまり説明しませんでしたが、この特徴を捉えるのをFh×Fwの枠を動かしながら行うことによって、ある特徴、例えば、

順に黒、灰色、灰色、黒というのが、上からどれだけ、左からどれだけ、行ったところにあるのか、ということが違っていたとしても、動かした先で同じことに出会えば、結果の行列のどこかに同じ結果が出てくることになるから、この例でいうならば、数字0の位置が違っていても、同じ特徴としてとらえやすいということも、優れている点になります。
これでforwardメソッドの内容についての説明は終わりですが、肝心なことは、Fh×Fwの枠で画像の部分部分の特徴を捉えることで、画像を横×縦の大きなベクトルにしてニューラルネットワークに入れたのでは捉えられない、画像の中の個々の部分の特徴を縦方向も含めて、その位置の違いは抑えつつ捉えることができるということなのです。
